上皮帶液壓調偏裝置
- 品牌: 高郵騰達
- 型號: YYTP-I(II)-S
一、DT75型皮帶機上皮帶液壓調偏裝置系列:

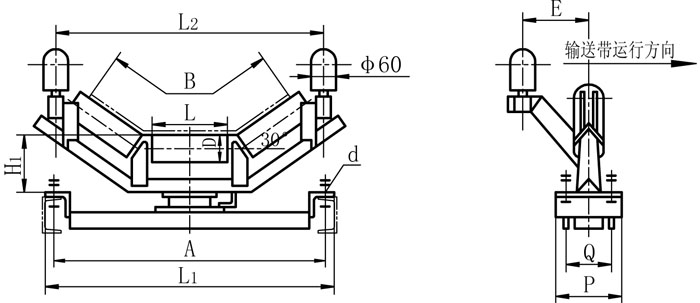

DT75型皮帶機上皮帶液壓調偏裝置-槽型托輥（30°）外形尺寸及安裝尺寸 | |||||||||||||
| |||||||||||||
B | A | L | L1 | L2 | D | H1 | ≈E | P | Q | d | 滾動軸承型號 | 重量（公斤） | 圖號 |
500 | 720 | 190 | 770 | 588 | 89 | 170 | 170 | 170 | 130 | M12 | 204 | 40(44) | TD1C4 |
650 | 870 | 240 | 920 | 728 | 45(48) | TD2C4 | |||||||
800 | 1070 | 305 | 1120 | 864 | 50(54) | TD3C4 | |||||||
1000 | 1300 | 375 | 1350 | 1088 | 108 | 210 | 230 | 220 | 170 | M16 | 305 | 74(82) | TD4C4 |
1200 | 1550 | 455 | 1600 | 1272 | 230 | 260 | 200 | 84(93) | TD5C4 | ||||
1400 | 1750 | 525 | 1800 | 1472 | 92(102) | TD6C4 | |||||||
說明：1、與中間架連接的緊固件包括在本裝配圖內。
2、托輥輥子有無縫鋼管配沖壓軸承座、鑄鐵軸承座和全增強塑料三種。托輥軸有：光拉軸盒階梯兩種。
3、表中重量：括號外為光拉軸配無縫鋼管沖壓軸承座，括號內為階梯軸配無縫鋼管鑄鐵軸承座。全塑料托輥重量較光拉鋼管沖壓座托輥輕△公斤。
B | 500 | 650 | 800 | 1000 | 1200 | 1400 |
△ | 5 | 6 | 7.5 | 12 | 14 | 17 |
4、對管子與軸承座的不同組合無特殊要求時，由制造廠自行決定。
二、DTII型皮帶機上皮帶液壓調偏裝置系列:

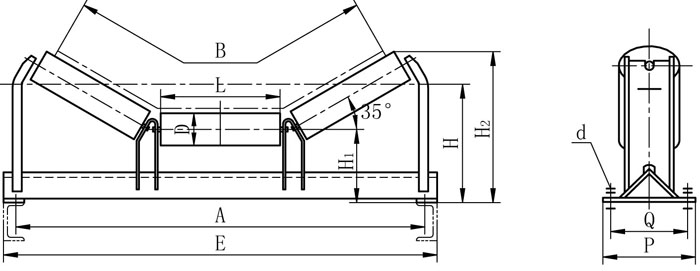

DTII型皮帶機上皮帶液壓調偏裝置-槽型托輥（35°）外形尺寸及安裝尺寸 | ||||||||||||||
| ||||||||||||||
說明：與中間架連接的緊固件包含在本裝配圖內。 | ||||||||||||||
帶寬 B | 輥子 | A | E | H1 | H | H2 | P | Q | d | 質量 kg | 圖號 | |||
D | L | 圖號 | 軸承 | |||||||||||
500 | 89 | 200 | DTIIGP1101 | 4G204 | 740 | 800 | 135.5 | 220 | 300 | 170 | 130 | M12 | 15.3 | DTII01C0111 |
650 | 250 | DTIIGP1102 | 890 | 950 | 235 | 329 | 16.6 | DTII02C0111 | ||||||
800 | 315 | DTIIGP1103 | 1090 | 1150 | 245 | 366 | 21.5 | DTII03C0111 | ||||||
108 | DTIIGP2103 | 146 | 270 | 385 | 24.3 | DTII03C0121 | ||||||||
DTIIGP2203 | 4G205 | 26.2 | DTII03C0122 | |||||||||||
1000 | 380 | DTIIGP2204 | 1290 | 1350 | 159 | 300 | 437 | 220 | 170 | M16 | 37.6 | DTII04C0122 | ||
DTIIGP2304 | 4G305 | 38.7 | DTII04C0123 | |||||||||||
133 | DTIIGP3204 | 4G205 | 173.5 | 325 | 462 | 43.5 | DTII04C0132 | |||||||
DTIIGP3304 | 4G305 | 45 | DTII04C0133 | |||||||||||
1200 | 108 | 465 | DTIIGP2205 | 4G205 | 1540 | 1600 | 176 | 335 | 503 | 260 | 200 | M16 | 50.1 | DTII05C0122 |
DTIIGP2305 | 4G305 | 51.2 | DTII05C0123 | |||||||||||
DTIIGP2405 | 4G306 | 55.1 | DTII05C0124 | |||||||||||
133 | DTIIGP3205 | 4G205 | 190.5 | 360 | 528 | 57.5 | DTII05C0132 | |||||||
DTIIGP3305 | 4G305 | 58.6 | DTIIG05C0133 | |||||||||||
DTIIGP3405 | 4G306 | 63.8 | DTII05C0134 | |||||||||||
159 | DTIIGP4205 | 4G205 | 207.5 | 390 | 557 | 65.1 | DTII05C0142 | |||||||
DTIIGP4305 | 4G305 | 66.4 | DTII05C0143 | |||||||||||
DTIIGP4405 | 4G306 | 71.6 | DTII05C0144 | |||||||||||
1400 | 108 | 530 | DTIIGP2306 | 4G305 | 1740 | 1800 | 184 | 350 | 548 | 280 | 220 | M16 | 56.6 | DTII06C0123 |
DTIIGP2406 | 4G306 | 68.8 | DTII06C0124 | |||||||||||
133 | DTIIGP3306 | 4G305 | 198.5 | 380 | 573 | 64.9 | DTII06C0133 | |||||||
DTIIGP3406 | 4G306 | 78.3 | DTII06C0134 | |||||||||||
159 | DTIIGP4306 | 4G305 | 215.5 | 410 | 603 | 74.8 | DTII06C0143 | |||||||
DTIIGP4406 | 4G306 | 86.9 | DTII06C0144 | |||||||||||

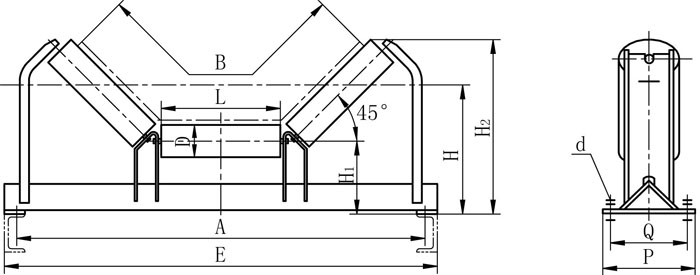

DTII型皮帶機上皮帶液壓調偏裝置-槽型托輥（45°）外形尺寸及安裝尺寸 | ||||||||||||||
| ||||||||||||||
說明：與中間架連接的緊固件包含在本裝配圖內。 | ||||||||||||||
帶寬 B | 輥子 | A | E | H1 | H | H2 | P | Q | d | 質量kg | 圖號 | |||
D | L | 圖號 | 軸承 | |||||||||||
500 | 89 | 200 | DTIIGP1101 | 4G204 | 740 | 800 | 135.5 | 220 | 328 | 170 | 130 | M12 | 16.2 | DTII01C0211 |
650 | 89 | 250 | DTIIGP1102 | 4G204 | 890 | 950 | 135.5 | 235 | 364 | 170 | 130 | M12 | 17.6 | DTII02C0211 |
800 | 89 | 315 | DTIIGP1103 | 4G204 | 1090 | 1150 | 135.5 | 245 | 410 | 170 | 130 | M12 | 2206 | DTII03C0211 |
108 | DTIIGP2203 | 4G204 | 146 | 270 | 427 | 27.3 | DTII03C0222 | |||||||
1000 | 108 | 380 | DTIIGP2304 | 4G305 | 1290 | 1350 | 159 | 300 | 487 | 220 | 170 | M16 | 41.6 | DTII04C0223 |
133 | DTIIGP3304 | 4G305 | 173.5 | 325 | 515 | 48.2 | DTII04C0233 | |||||||
1200 | 108 | 465 | DTIIGP2305 | 4G305 | 1540 | 1600 | 176 | 335 | 564 | 260 | 200 | M16 | 54.6 | DTII05C0223 |
133 | DTIIGP3405 | 4G306 | 190.5 | 360 | 592 | 67.5 | DTII05C0234 | |||||||
159 | DTIIGP4405 | 4G306 | 207.5 | 390 | 618 | 75.3 | DTII05C0244 | |||||||
1400 | 108 | 530 | DTIIGP2306 | 4G305 | 1740 | 1800 | 184 | 350 | 618 | 280 | 220 | M16 | 72.5 | DTII06C0223 |
133 | DTIIGP3406 | 4G306 | 198.5 | 380 | 646 | 82.4 | DTII06C0234 | |||||||
159 | DTIIGP4406 | 4G306 | 215.5 | 410 | 672 | 90.9 | DTII06C0244 | |||||||
