電液推桿活塞桿只能單向工作、且有溢流聲是什么原因？

發布時間：2016/04/17    點擊數：18513

電液推桿活塞桿只能單向工作、且有溢流聲有以下幾種可能：

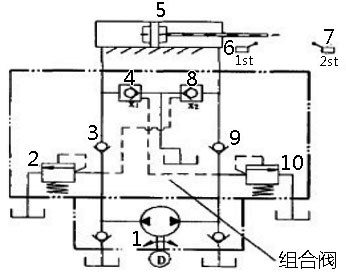

1.閥組損壞：從（圖3）中：我們可以看出：電機正轉時，雙向泵左邊油口為出油口液壓油經過單向閥3進入油缸5的無桿缸腔，同時液控單向閥8打開，油缸5的有桿缸腔的油經過8回油箱，則此時工作正常，但如果反轉時，液控單向閥4損壞卡死，無法打開，則將超過系統負荷，溢流閥10將開始工作，把液壓油導回油腔。所以可以推出當液控單向閥（4或8）損壞時，則電液推桿油缸只能單向工作。

1.雙向齒輪泵      2、10.溢流球閥   3、9單向球閥

4、8.液控單向閥   5.雙向緩沖油缸   6、7.行程開

圖3

2.系統壓力過低：溢流閥調壓太低，系統壓力太低，導致系統負荷過低，使系統負荷過低，當活塞桿遇到稍許阻力時，系統壓力增加，溢流閥工作，導致系統壓力不正常，從而活塞桿不能工作。

電液推桿活塞桿變形（圖三）：在油泵把把液壓油通過閥組傳導到活塞桿時，由于活塞桿由于變形，剛性無法收回到缸體內，那么將超過額定負載，溢流閥則開始工作，把液壓油導回油腔，所以往往聽到溢流閥在工作，而活塞桿無動作。

圖三

判斷方法:

電液推桿活塞桿只能單向工作，另外方向工作時有溢流聲音。首先應觀察活塞桿是否變形，然后調整系統壓力，最后斷定閥組損壞。

處理方法：

1.清洗或更換閥組或更換液控單向閥；

2.調整系統壓力；

3.更換活塞桿。
