整體直式微型電液推桿
- 品牌: 高郵騰達
- 型號: DYTZW
 | ||||||||
DYTZW型整體直式微型電液推桿技術參數選型表 | ||||||||
型號 | 額定輸出力（Kgf） | 額定速度（mm/s）（特殊速度可定制） | 電機型號 | 行程制造范圍 | 速度制造范圍 | |||
推力 | 拉力 | 推速 | 拉速 | （kw） | （mm） | （mm） | ||
DYTZW | 100 | 100 | 75 | 70/110/185/259 | 90/145/245/343 | 0.55/0.55/0.55/0.75 | 5-600 | 5-250 |
300 | 300 | 200 | 45/70/115/160 | 65/100/145/200 | 0.55/0.55/0.75/1.1 | 5-600 | 5-250 | |
450 | 450 | 300 | 45/70/115/160 | 65/100/145/200 | 0.55/0.75/0.75/1.1 | 5-600 | 5-250 | |
750 | 750 | 500 | 30/45/70/100 | 43/65/100/165 | 0.55/0.75/1.1/1.1 | 5-500 | 5-170 | |
1000 | 1000 | 700 | 30/45/70/100 | 43/65/100/145 | 0.75/1.1/1.5/2.2 | 5-500 | 5-170 | |
1750 | 1750 | 1300 | 30/45/70/100 | 43/65/100/145 | 0.75/1.5/2.2/3.0 | 5-500 | 5-170 | |
2500 | 2500 | 1900 | 24/36/60/97 | 36/53/90/144 | 1.1/1.5/2.2/3.0 | 5-500 | 5-150 | |
3000 | 3000 | 2200 | 18/27/45/70 | 27/40/68/108 | 1.1/1.5/2.2/3.0 | 5-500 | 5-110 | |
當推力≥3000kg 或行程≥600mm時，請選用其他形式的電液推桿，如：整體直式，平行式，平行懸掛式等 | ||||||||
選用DYTZW型整體直式微型電液推桿您需要了解：
1、上列表中的電機電壓等級為380V，防護等級為IP44，絕緣等級為B級（根據用戶要求可配660/1140或415V,防護等級為IP54、IP55、IP65，或耐高溫（120℃）等特殊電機。
2、表中的電機型號及功率，指該推桿在額定輸出力、額定速度時為最大值的功率，電機功率與推拉力成正比。
3、表中額定速度為常規速度，若推拉速有特殊要求訂貨時需說明，若超出表中行程制造范圍必須在訂貨時說明。
4、若無特殊說明電液推桿使用地點的海拔高度不超過1000m，月平均最高相對濕度不超過90%，電液推桿使用的工作環境溫度為：-5～+50℃，工作介質隨環境溫度不同，選用合適的液壓油（-5～+20℃時采用32#抗磨液壓油（L—HM32），+20～+50℃時采用46#抗磨液壓油（L-HM46）），液壓油加注前需過濾，過濾精度100μm以上。

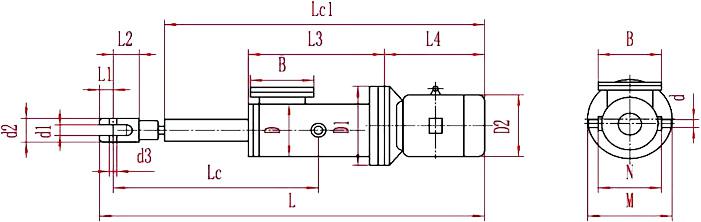

DYTZW型整體直式微型電液推桿外形尺寸及安裝尺寸 | ||||||||||||||||||
| ||||||||||||||||||
高郵騰達-整體直式電液推桿型號示例：DYTZW1000-550/45-P | 注意：訂貨時若需隨機訂購外行程裝置或手輪等附件需另行注明！ | |||||||||||||||||
型號 | 外形尺寸（mm） 注：表中均為推桿縮回狀態尺寸，S為行程 | 安裝尺寸（mm） 注：電機相關尺寸根據電動機型號及實物定 | ||||||||||||||||
Lc | Lc1 | L | L1 | L2 | L3 | L4 | d | d1 | d2 | d3 | D | D1 | D2 | M | N | B | ||
DYTZW | 100 | 323+S | 676+S | 776+S | 17 | 27 | 322 | 246 | Φ20 | 14 | Φ30 | Φ10 | Φ146 | Φ200 | Φ175 | 220 | 160 | 150 |
300 | 341+S | 686+S | 801+S | 24 | 30 | 322 | 246 | Φ20 | 18 | Φ40 | Φ12 | Φ146 | Φ200 | Φ175 | 220 | 160 | 150 | |
450 | 341+S | 686+S | 801+S | 24 | 30 | 322 | 246 | Φ20 | 18 | Φ40 | Φ12 | Φ146 | Φ200 | Φ175 | 220 | 160 | 150 | |
750 | 385+S | 714+S | 869+S | 30 | 45 | 325 | 246 | Φ30 | 25 | Φ60 | Φ20 | Φ146 | Φ200 | Φ175 | 225 | 165 | 150 | |
1000 | 385+S | 729+S | 884+S | 30 | 45 | 325 | 261 | Φ30 | 25 | Φ60 | Φ20 | Φ146 | Φ200 | Φ175 | 225 | 165 | 150 | |
1750 | 385+S | 745+S | 900+S | 30 | 46 | 331 | 286 | Φ30 | 25 | Φ60 | Φ20 | Φ146 | Φ200 | Φ195 | 225 | 165 | 150 | |
2500 | 385+S | 775+S | 930+S | 30 | 45 | 331 | 316 | Φ30 | 25 | Φ60 | Φ20 | Φ146 | Φ200 | Φ195 | 225 | 165 | 150 | |
3000 | 395+S | 775+S | 950+S | 40 | 50 | 331 | 316 | Φ30 | 30 | Φ70 | Φ30 | Φ159 | Φ250 | Φ215 | 242 | 182 | 150 | |
